artesyn™.

AVD85B Series

Active

85 W 1/16th Brick

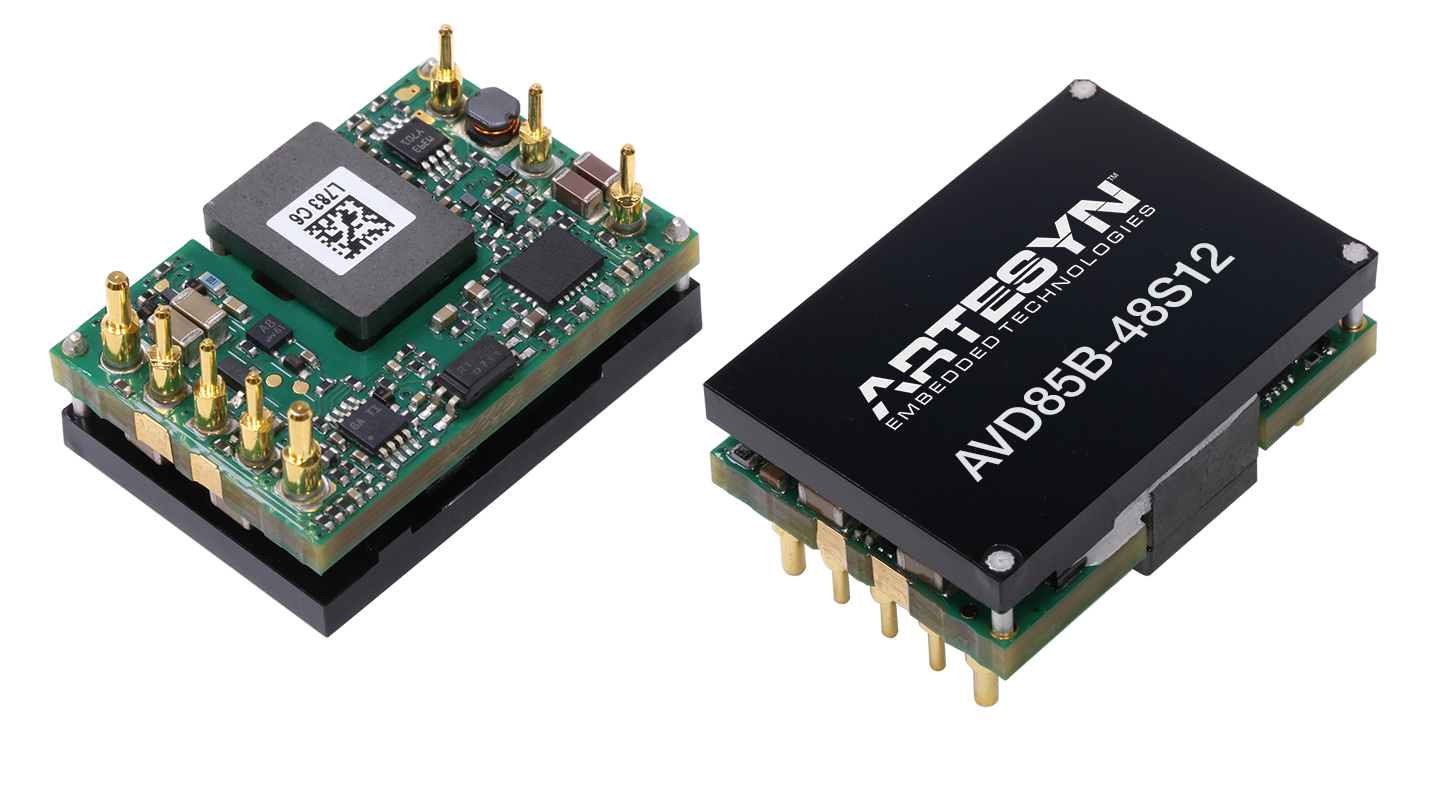

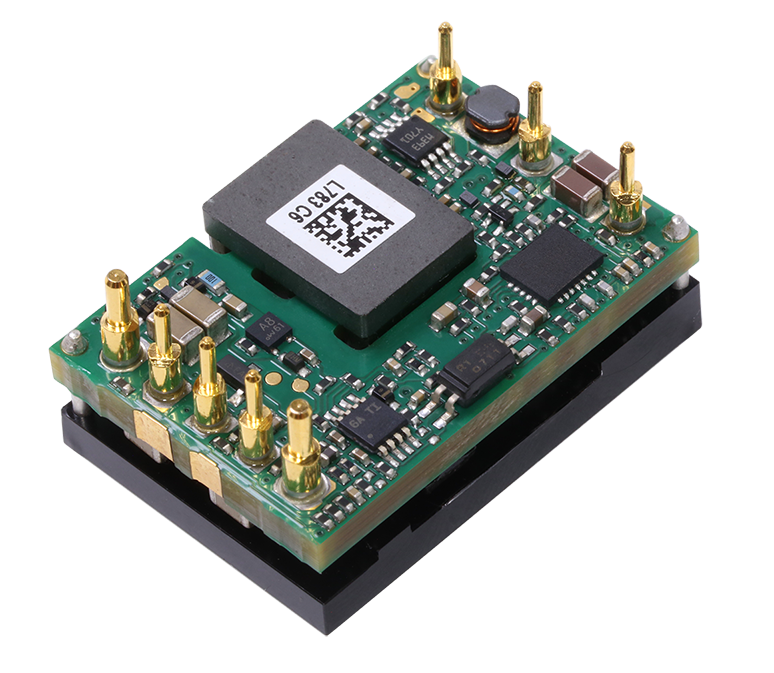

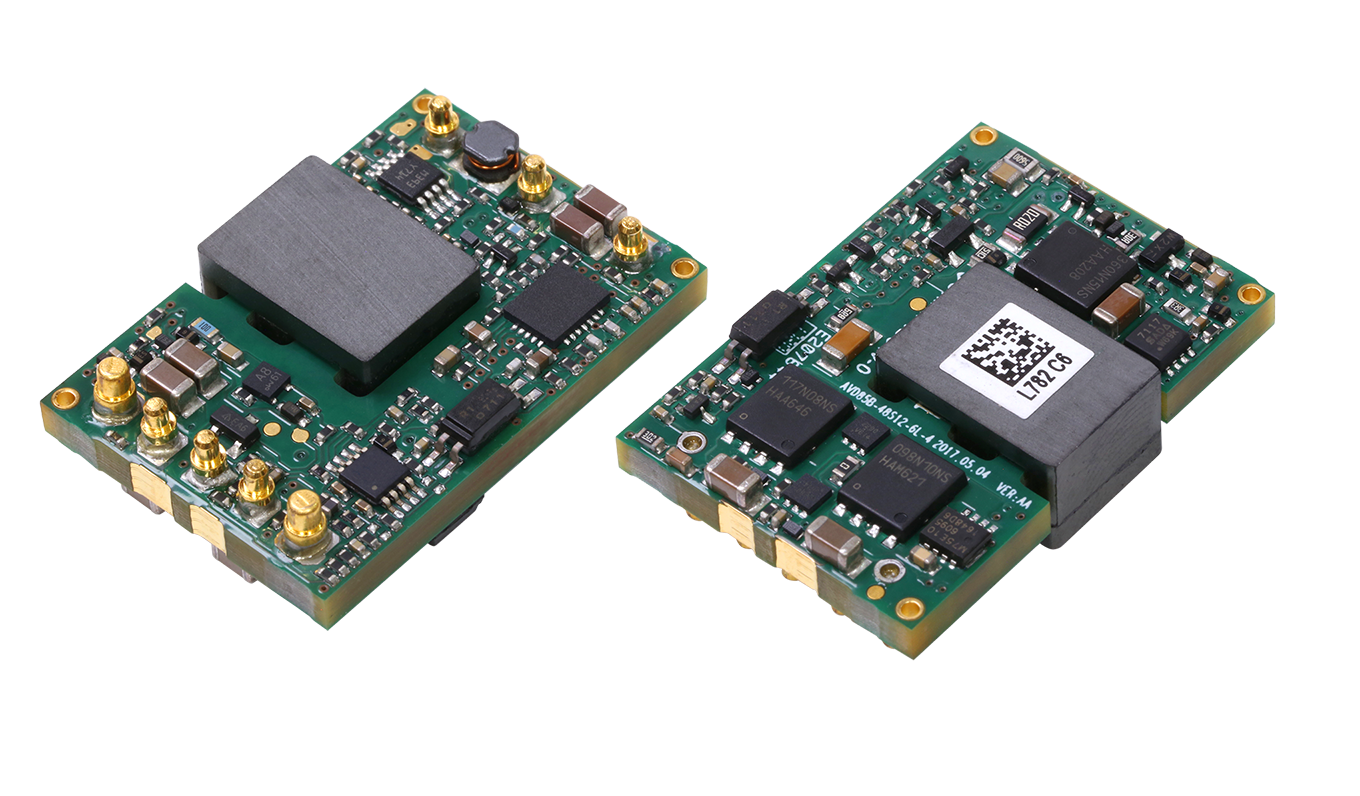

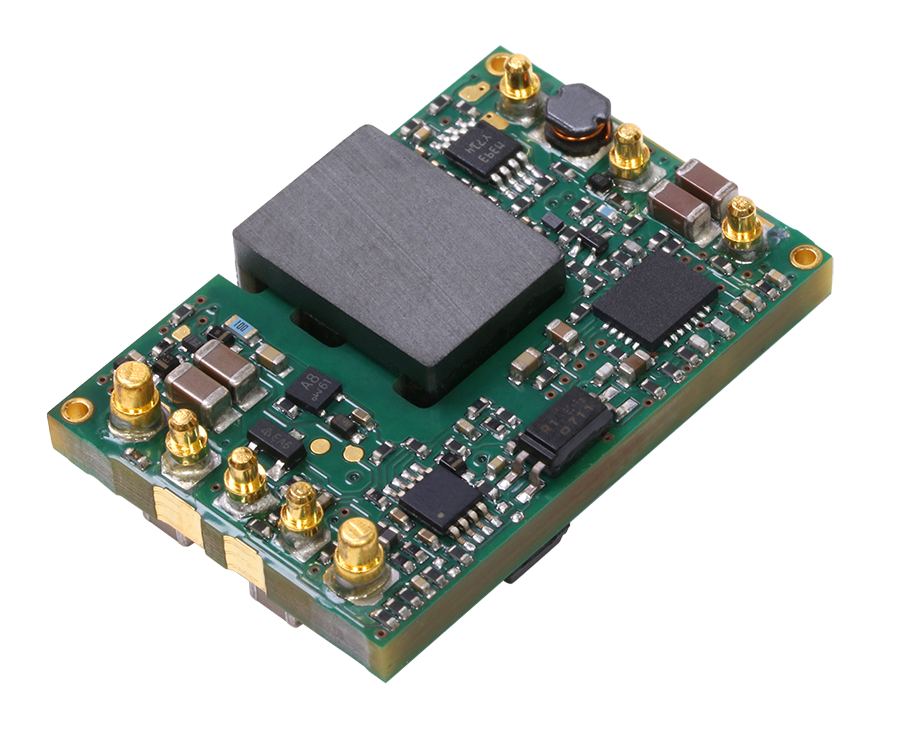

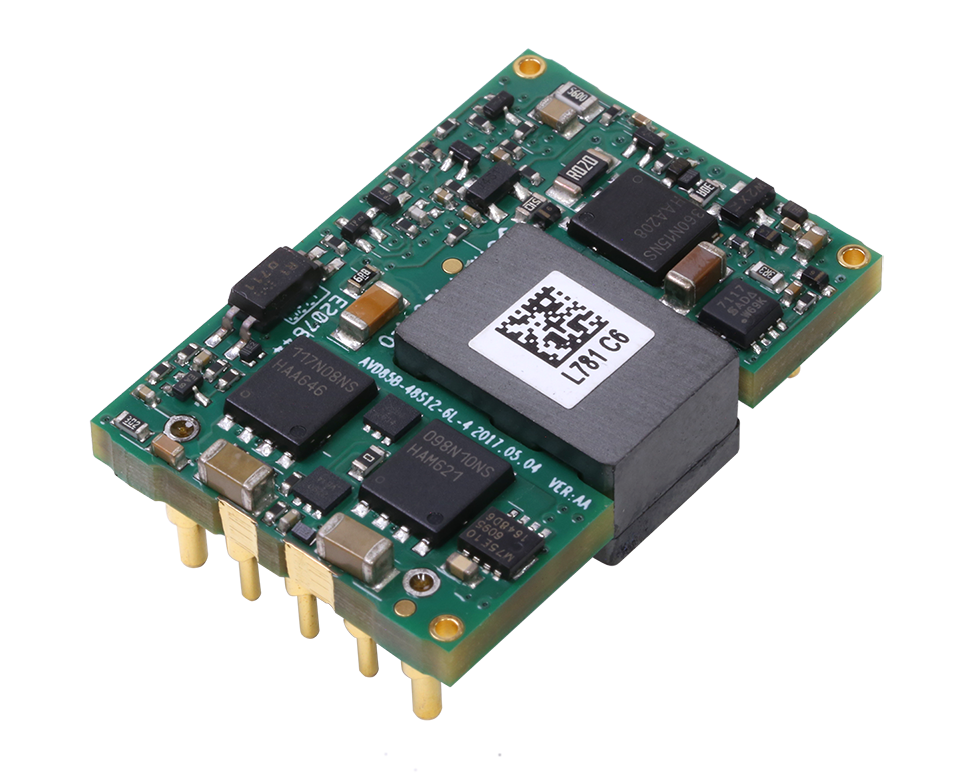

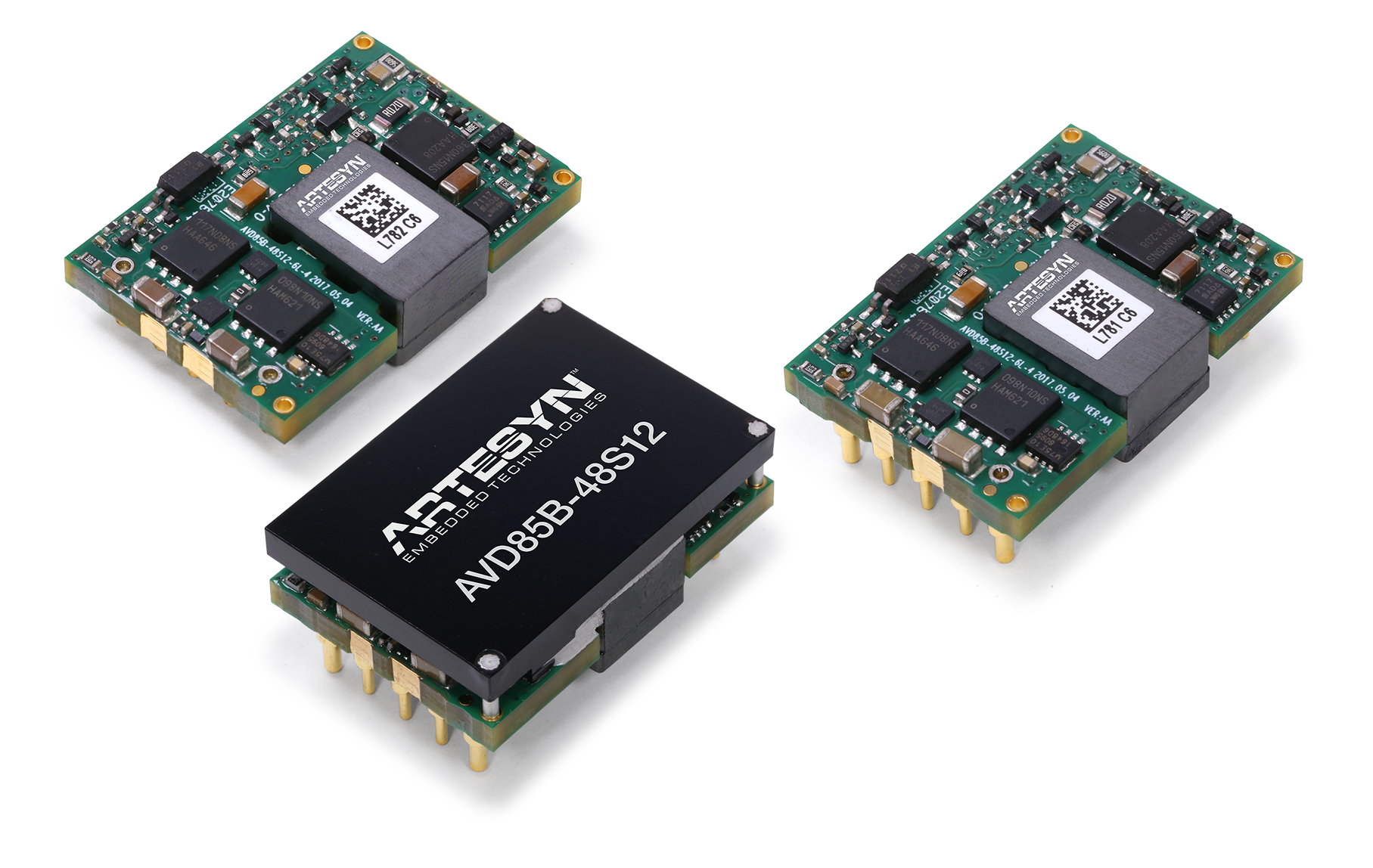

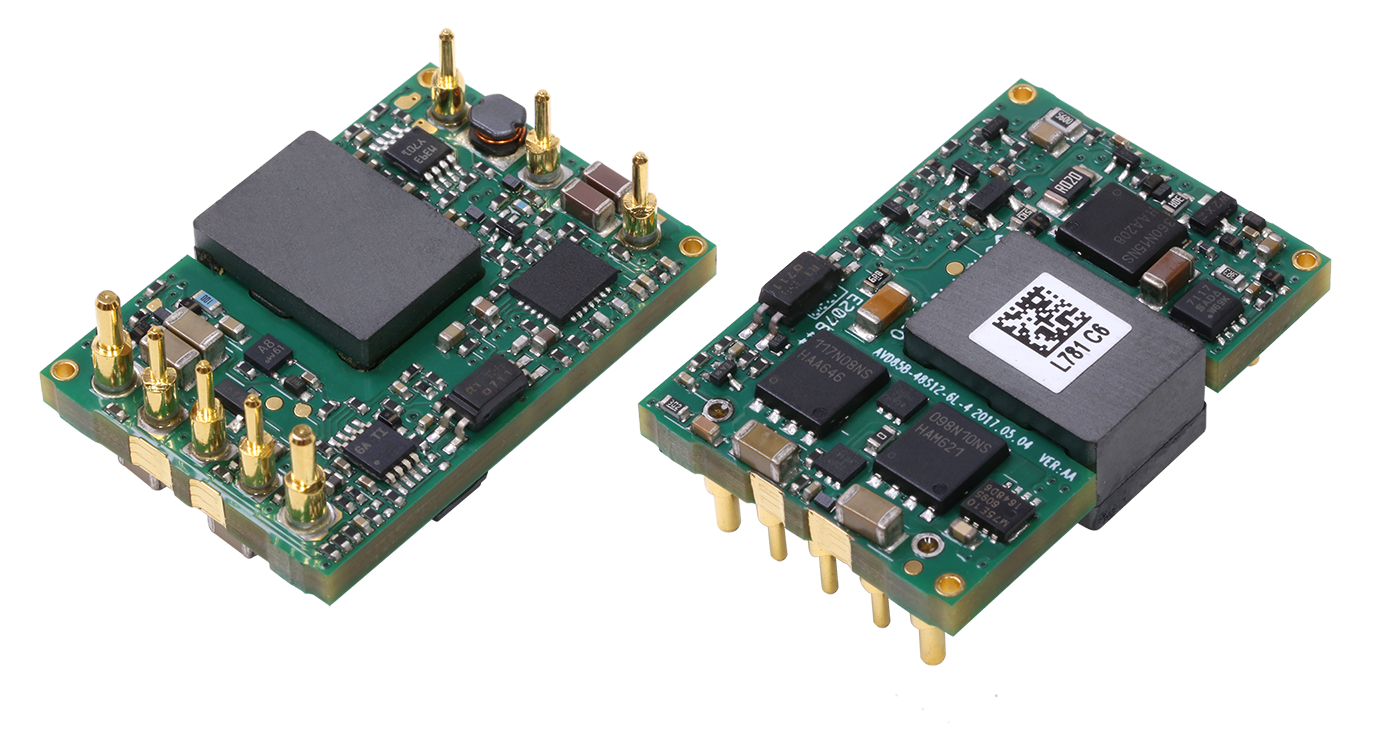

The AVD85B series sixteenth-brick isolated DC-DC converter provides a fully regulated single output at 5 V or 12 V that is capable of delivering up to 85 W. It has a wide 2:1 input range of 36 to 75 VDC and is designed primarily for use with standard 48 V telecommunications equipment supplies. Rated at 85 W, the converter employs an open-frame construction, offers up to 93% efficiency and accommodates an ambient operating temperature range of -40 to 85˚C. A baseplate option is available for enhanced thermal performance. SMT bullet pin with reel tape package is available for reflow processing. The converter uses fixed frequency switching to minimize the need for external EMI filtering.

Eigenschaften

  • Delivers up to 85w rated power
  • RoHS 6 compliant
  • Ultrahigh efficiency 93% typ. at full load
  • Wide input range: 36V ~ 75V
  • Input Range 36V - 75Vdc
  • output voltage 5V-12Vdc
  • output power 85W

Vorteile

  • Basic isolation
  • Excellent thermal performance
  • High power density
  • Low output noise
  • No minimum load requirement
  • Reflow soldering enabled
  • isolation basic insulation

Spezifikationen

Ausgangsleistung (W): 85
Länge (Zoll): 1.3
Breite (Zoll): 0.9
Höhe (Zoll): 0.36
Montage Typ: BMP; SMT &Through Hole
Minimaler Ausgangsstrom (A): 7.1
Maximaler Ausgangsstrom (A): 17
Ausgangsspannungsbereich (V): 4V to 13.2V
Alle Spezifikationen Spezifikationen zusammenklappen

Lagerbestand prüfen

Modellnummer
Min. Spannung (V) Max. Spannung (V) Stromstärke (A) Nennspannung (V) Anzahl der Ausgänge Proben Kaufen
AVD85B-48S05-6L Aktiv, Vorrätig
85Watt 5V 1/16th brick
4 5.5 17 5 1 Anfrage Kaufen
AVD85B-48S05B-6L Aktiv, Vorrätig
85Watt 5V 1/16th brick
4 5.5 17 5 1 Anfrage Kaufen
AVD85B-48S05TL Active, Kontakt
85Watt 5V 1/16th brick
4 5.5 17 5 1 Kontakt Kaufen
AVD85B-48S12-6L Aktiv, Vorrätig
85Watt 12V 1/16th brick
9.6 13.2 7.1 12 1 Anfrage Kaufen
AVD85B-48S12B-6L Aktiv, Vorrätig
85Watt 12V 1/16th brick
9.6 13.2 7.1 12 1 Anfrage Kaufen
AVD85B-48S12TL Active, Kontakt
85Watt 12V 1/16th brick
9.6 13.2 7.1 12 1 Kontakt Kaufen
