Xgen Series

Active

Up to 1340 W Multiple-Output, Modular Power Supplies

Xgen Power Supplies
Quickly design and build custom power solutions. Excelsys Xgen power supplies are user-configurable and offer plug-and-play flexibility. The series provides unmatched power density for a fully functional AC/DC power supply at 17 W/in³  and offers up to 90% efficiency. The Xgen power supplies are also equipped with full safety agency approvals and three-year warranties.

Xgen High Power Family

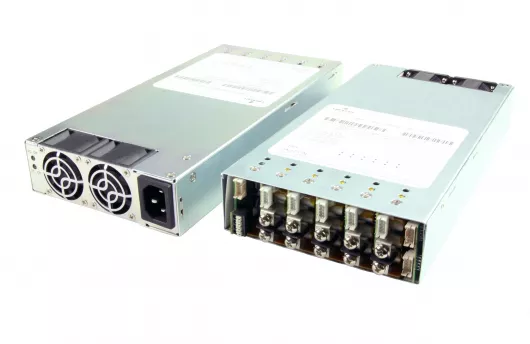

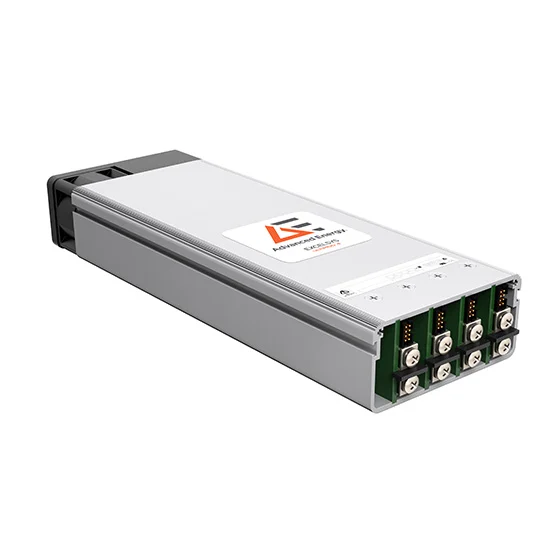

The Xgen High Power family consists of four powerPacs. The XLD and XMD powerPacs provide up to 750 W of power and can be populated with up to four powerMods. The XCE and XVE provide up to 1340 W of power and can be populated with up to six powerMods.

Xgen Ultra-Quiet Series
Our Xgen Ultra-Quiet series is designed for high efficiency and low acoustic noise and consists of ten powerPacs.The compact 1U supplies offer up to 800 W of power. Choose the optimal solution based on certification and power requirements.

An Xgen weight calculator is available. Contact us for more information.

特徴

  • 90% efficiency
  • Up to 1340 W
  • Up to 12 isolated outputs
  • Individual output control signals
  • Less than 300 µA leakage current
  • 33 dBA low acoustic noise

メリット

  • Power Density: 1340 W of multiple-output power source in 1U package
  • User- and Field-Configurable: Plug-and-play, multiple-output power supply allows anywhere configuration from standard, volume-produced modules
  • Regulation Ready: See technical specs for details
  • Field-Proven Reliability: Industry efficiency exceeds 90%, creating less than half the amount of waste heat

仕様

出力電力 (W): 125 to 1340
長さ(インチ): 10
高さ(インチ): 1.75
マウントタイプ: Base Plate Mounting, Fleximount System
出力電圧範囲 (V): 1 to 348
最小出力(W): 125
最大出力(W): 1340
Minimum Input Voltage (V): 85
すべての仕様 仕様の崩壊

在庫チェック

モデル番号
効率(%) 最小電圧 (V) 最大最大電圧 (V) 電流 (A) 公称電圧 (V) 最大出力(W) 出力数 サンプル 購入
XCE-01 アクティブ, 在庫あり
Xgen 1340W Standard powerPac, must be used with powerMods
90 85 VAC Input 264 VAC Input 1340 12 リクエスト 購入
XFAS01 アクティブ, 在庫あり
XF powerPac, 400W (-55degC), Ruggedised and Conformal Coated, 6 slots, must be used with conformal coated powerMods
90 85 VAC Input 264 VAC Input 400 12 リクエスト 購入
XFBS01 アクティブ, 在庫あり
XF powerPac, 700W (-55degC), Ruggedised and Conformal Coated, 6 slots, must be used with conformal coated powerMods
90 85 VAC Input 264 VAC Input 700 12 リクエスト 購入
XFCS01 アクティブ, 在庫あり
XF powerPac, 1000W (-55degC), Ruggedised and Conformal Coated, 6 slots, must be used with conformal coated powerMods
90 85 VAC Input 264 VAC Input 1000 12 リクエスト 購入
XFNSD1 アクティブ, 在庫あり
XF powerPac, 1000W (-40degC), Ruggedised and Conformal Coated, 6 slots, must be used with conformal coated powerMods
90 85 VAC Input 264 VAC Input 1000 12 リクエスト 購入
Xg1 アクティブ, 在庫あり
PowerMod 1.5V-3.6V/50A , must be used with Xgen/UltiMod powerPac
90 1.5 3.6 50 2.5 125 1 リクエスト 購入
Xg2 アクティブ, 在庫あり
PowerMod 3.2V–6.0V/40A , must be used with Xgen/UltiMod powerPac
90 3.2 6 40 5 200 1 リクエスト 購入
Xg3 アクティブ, 在庫あり
PowerMod 6.0V-15.0V/20A , must be used with Xgen/UltiMod powerPac
90 6 15 20 12 240 1 リクエスト 購入
Xg4 アクティブ, 在庫あり
PowerMod 12.0V-30.0V/10A , must be used with Xgen/UltiMod powerPac
90 12 30 10 24 240 1 リクエスト 購入
Xg5 アクティブ, 在庫あり
PowerMod 28.0V-58.0V/6A , must be used with Xgen/UltiMod powerPac
90 28 58 6 48 288 1 リクエスト 購入
Xg7C アクティブ, 在庫あり
PowerMod 5.0V-28.0V/5A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 5 28 3 24 120 1 リクエスト 購入
Xg8C アクティブ, 在庫あり
PowerMod Dual 5.0V-28.0/3A , Conformal Coatedmust be used with Xgen/UltiMod powerPac
90 144 2 リクエスト 購入
XgA アクティブ, 在庫あり
PowerMod 10.8V-15.6V/12.5A , must be used with Xgen/UltiMod powerPac
90 10.8 15.6 12.5 12 150 1 リクエスト 購入
XgAC アクティブ, 在庫あり
PowerMod 10.8V-15.6V/12.5A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 10.8 15.6 12.5 12 150 1 リクエスト 購入
XgB アクティブ, 在庫あり
PowerMod 19.2V-26.4V/8.3A , must be used with Xgen/UltiMod powerPac
90 19.2 26.4 8.3 24 200 1 リクエスト 購入
XgC アクティブ, 在庫あり
PowerMod 28.8V-39.6V/5.6A , must be used with Xgen/UltiMod powerPac
90 28.8 39.6 5.6 24 200 1 リクエスト 購入
XgCC アクティブ, 在庫あり
PowerMod 28.8V-39.6V/5.6A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 28.8 39.6 5.6 24 200 1 リクエスト 購入
XgD アクティブ, 在庫あり
PowerMod 38.5V-50.4V/4.2A , must be used with Xgen/UltiMod powerPac
90 38.5 50.4 4.2 48 200 1 リクエスト 購入
XgE アクティブ, 在庫あり
PowerMod 5.0V-28.0V/5A , must be used with Xgen/UltiMod powerPac
90 5 28 3 24 120 1 リクエスト 購入
XgEC アクティブ, 在庫あり
PowerMod 5.0V-28.0V/5A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 144 2 リクエスト 購入
XgF アクティブ, 在庫あり
PowerMod Dual 5.0V-28.0/3A , must be used with Xgen/UltiMod powerPac
90 144 2 リクエスト 購入
XgGC アクティブ, 在庫あり
PowerMod 1.5V-3.6V/40A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1.5 3.6 50 2.5 100 1 リクエスト 購入
XgHC アクティブ, 在庫あり
PowerMod 3.2V–6.0V/36A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 3.2 6 40 5 180 1 リクエスト 購入
XgMC アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-6.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1 6 40 5 200 1 リクエスト 購入
XgNC アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-15.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1 15 20 12 240 1 リクエスト 購入
XgP アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-30.0V, must be used with Xgen/UltiMod powerPac
90 1 30 10 24 240 1 リクエスト 購入
XgPC アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-30.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1 30 10 24 240 1 リクエスト 購入
XgQ アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-58.0V, must be used with Xgen/UltiMod powerPac
90 1 58 6 48 288 1 リクエスト 購入
XgQC アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-58.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1 58 6 48 288 1 リクエスト 購入
XgR アクティブ, 在庫あり
PowerMod Reactive Load 12.0V-30.0V, must be used with Xgen/UltiMod powerPac
90 12 30 10 24 240 1 リクエスト 購入
XgRC アクティブ, 在庫あり
PowerMod Reactive Load 12.0V-30.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 12 30 10 24 240 1 リクエスト 購入
XgT アクティブ, 在庫あり
PowerMod Reactive Load 28.0-58.0V, must be used with Xgen/UltiMod powerPac
90 28 58 6 48 288 1 リクエスト 購入
XgTC アクティブ, 在庫あり
PowerMod Reactive Load 28.0-58.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 28 58 6 48 288 1 リクエスト 購入
XLD-01 アクティブ, 在庫あり
Xgen 750W Standard powerPac, 4 Slots, must be used with powerMods
89 85 VAC Input 264 VAC Input 750 8 リクエスト 購入
XMD-01 アクティブ, 在庫あり
Xgen 750W Medical powerPac, 4 Slots, must be used with powerMods
89 85 VAC Input 264 VAC Input 750 8 リクエスト 購入
XP1 アクティブ, 在庫あり
Xgen/UltiMod Parallel Links
リクエスト 購入
XS1 アクティブ, 在庫あり
Xgen/UltiMod Series Links
リクエスト 購入
XVE-01 アクティブ, 在庫あり
Xgen 1340W Medical powerPac, 6 Slots, must be used with powerMods
90 85 VAC Input 264 VAC Input 1340 12 リクエスト 購入
XVE-04 アクティブ, 在庫あり
Xgen 1340W Medical powerPac,Low Leakage, 6 Slots, must be used with powerMods
90 85 VAC Input 264 VAC Input 1340 12 リクエスト 購入

技術文書

タイトル タイプ
4 kV Primary to Secondary Isolation on the Xgen Series Application Note (359 KB) アプリケーションノート
Audible Noise in Switch Power Supply Application Note (199 KB) アプリケーションノート
Interpretation of MTBF Application Note (273 KB) アプリケーションノート
Low Leakage Current Xgen Application Note (2 MB) アプリケーションノート
Low Leakage Medical Power Supplies Application Note (242 KB) アプリケーションノート
Methods of Protection, MOOPs and MOPPs on the Xgen and UltiMod Platforms Application Note (169 KB) アプリケーションノート
Methods of Protection, MOOPs and MOPS Application Note (313 KB) アプリケーションノート
Reinforced Isolation Testing on a Power Supply Application Note (3 MB) アプリケーションノート
Semi F47-0706 Compliance: Voltage Sag Immunity Application Note (96 KB) アプリケーションノート
Thermal Management Application Note (180 KB) アプリケーションノート
Using the Xgen and UltiMod Platforms in Harsh Environments and the Use of Conformal Coating Application Note (158 KB) アプリケーションノート
Vtrim and Paralleling Application Note (511 KB) アプリケーションノート
Low Voltage Medical Power Supplies Brochure (1 MB) パンフレット
Xgen Brochure (8 MB) パンフレット
DIN-Rail Bracket (998 KB) データシート
Excelsys Xgen Series Datasheet (2 MB) データシート
UltiMod and Xgen 2x Standard 2x Dual IEC STEP File (15 MB) ドローイング
UltiMod and Xgen 3x Standard 3x Dual IEC Hi-Speed Fan STEP File (17 MB) ドローイング
UltiMod and Xgen 3x Standard 3x Dual IEC STEP File (16 MB) ドローイング
UltiMod and Xgen 4-Slot STEP File (2 MB) ドローイング
UltiMod and Xgen 4x Standard IEC Hi-Speed Fan STEP File (5 MB) ドローイング
UltiMod and Xgen 4x Standard Scew Terminal STEP File (5 MB) ドローイング
UltiMod and Xgen 6-Slot STEP File (2 MB) ドローイング
UltiMod and Xgen 6x Standard IEC Hi-Speed Fan STEP File (7 MB) ドローイング
UltiMod and Xgen Xmod 1 STEP File (301 KB) ドローイング
Xg 8 Modules STEP File (10 MB) ドローイング
AC/DC Modular Designer Manual (4 MB) マニュアル
Xgen Instruction Manual (388 KB) マニュアル
Designing for a Medical Application: Choosing the Right Power Partner White Paper (238 KB) ホワイトペーパー
Redundant Power Supplies in Mission-Critical Applications White Paper (671 KB) ホワイトペーパー
Shrinking a Power Supply and the Challenge to Maintain High Reliability White Paper (738 KB) ホワイトペーパー
Testing Power Supplies for Medical Electronics Applications White Paper (1 MB) ホワイトペーパー

比較する

Model Xgen CoolX1000 Coolx600 Ultimod
長さ(インチ) 10 10 8.5 10
幅(インチ) 6.5 4.5 5
高さ(インチ) 1.75 1.539 1.539 1.75
最大出力(W) 1340 1000 600 1200
